Subnetting unter IPv4

In der heutigen Unterrichtseinheit wurde eine Subnetting-Übung durchgeführt. In jedem Subnetz soll Platz für 25 Hosts sein. Die gesamte Konfiguration erfolgt über IPv4.

Übung der Cisco Networking Academy:

8.1.4.7 - Subnetting Scenario 1

Arbeitsaufträge:

• Subnetze für die Netzwerk Adresse 192.168.100.0 /24 berechnen
• Subnetztabelle vervollständigen
• Konfiguration durchführen

Netzwerk-Topologie:

Adresstabelle:

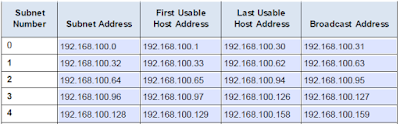

Subnetztabelle:

Die folgende Tabelle gibt die Konfigurationsmöglichkeiten der einzelnen Subnetze an.
Enthalten sind die Subnet- und Broadcast-Address, sowie die erste- und letztmögliche-IP-Adresse für die Hosts.
Diese Tabelle wurde durch die Berechnung im nächsten Punkt vervollständigt.

Zuordnung der Subnetze:

Die folgende Auflistung gibt an, welches Subnetz, auf welches Interface, bzw. auf welche Verbindung zugeordnet werden soll.

Berechnen der Subnetze:

Die Übungsaufgabe bietet einige Fragen, die zu beantworten sind. Laut diesen können dann die Subnetze recht einfach berechnet werden.

Jedes Switch soll ein eigenes Subnetz besitzen, in dem Platz für 25 Hosts ist. Zu beachten ist, dass es zwischen den Routern auch ein eigenes Netz gibt.

Daher werden 5 Subnetze benötigt.

Für das Subnetting der 5 Netze müssen 3 bits "ausgeliehen" werden. Mit diesen 3 bits gibt es bis zu 8 Möglichkeiten, also 8 Subnetze.

Für den Hostanteil bleiben daher nur 5 bits übrig. Von diesen können jedoch nicht alle für die Hosts selbt verwendet werden. 2 Adressen müssen für die Broadcast- und die

Netz-Adresse reserviert werden. Daher bleiben nur 30 mögliche Hostadressen übrig.

Mit Hilfe der vorherigen Antworten kann diese Tabelle nun vervollständigt werden. Diese zeigt die Netzwerk-Adresse der ersten 5 Subnetze. Die ersten 3 einzutragenden bits werden binär hochgezählt. Die restlichen 5 werden mit 0 ausgefüllt.

Daher ergeben sich folgende Netzwerk-Adressen für die Subnetze:

Die restlichen 5 werden auf 0 gesetzt und bilden somit den veränderlichen Hostanteil.

Die neue Subnetmask wird ermittelt, indem man die 3 bits für das Subnetting auf 1 setzt.

Konfiguration der Subnetze:

Die berechneten Subnetze sollen nun auch konfiguriert werden.

Zu Konfigurieren sind lediglich:

1. LAN- und WAN-Interfaces von R1 und R2
2. IP-Adressen der Switches S1 bis S4
3. IP-Adressen der Hosts

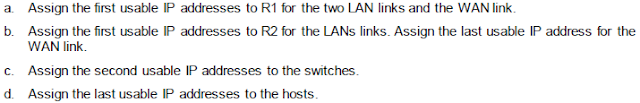

Die Konfiguration soll laut folgendem Schema erfolgen:

Testen der Konfiguration:

Das Testen erfolgt wie in den vorherigen Übungen gewohnt über den Ping-Befehl.

Hier wird beispielsweise PC1 erfolgreich von PC4 angepingt.
