Router-Config speichern

Physikalischer Aufbau des Netzwerks:

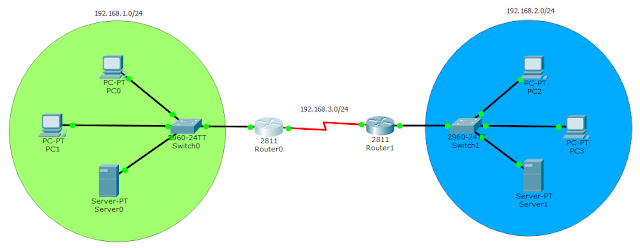

Aufzubauen ist folgendes Netzwerk.

Die Netzwerke sollen durch ein Switch untereinander, und durch zwei Router miteinander verbunden werden.

Die Server sollen später für die Speicherung der Config-Dateien verwendet werden.

Verwendete Komponenten:

• Router (2811)
• Switch (2960)
• PC End-Device
• Copper Straight-Through Cable
• Serial DCE (zwischen den Routern)
• Server

Arbeitsschritte:

1. Physikalischer Aufbau des Netzwerkes

2. Konfigurieren der Endgeräte und der Router:

Nähere Informationen hierzu sind in meinem ersten Blogeintrag zu finden.
Beiden Routern muss das WIC-2T Modul (siehe Bild mittig) hinzugefügt werden . Über dieses werden die Router mit der Seriellen Verbindung DCE verbunden.

3. Konfigurieren der Seriellen Verbindung (DCE):

Zum Konfigurieren des DCE muss am Router in der CLI-Konsole eine IP-Adresse und eine Subnet Mask für das Interface gesetzt werden. Zusätzlich muss bei der Seriellen Verbindung die Clock Rate, also die Übertragungsrate, festgelegt werden. Dies geschieht im jeweiligen Interface über folgenden Befehl:

- clock rate [... mbit/s]

Router#
Router# conf t
Router(config)# int s0/3/0
Router(config-if)# ip route 192.168.3.1 255.255.255.0
Router(config-if)# no shutdown

Router(config-if)# clock rate 2000000
Router(config-if)# end


Das selbe geschieht für den zweiten Router. Der einzige Unterschied besteht darin, dass die Clock Rate nicht konfiguriert werden muss, da sie bereits vom 1. Router vorgegeben wird. Bei einer seriellen Verbindung gibt nur einer die Geschwindigkeit an!

4. IP-Route Konfigurieren und Überprüfen:

Kommen die IP-Pakete aus verschiedenen Netzwerken muss der Router grundsätzlich bei der Übertragung folgendes Wissen:

• Aus welchem Netz kommt das Paket?
• In welches Netzt muss das Paket?

Um den Router diese Informationen zu übergeben, muss das Routing-Protokoll angepasst werden. Dies geschieht über folgenden Befehl:

-> ip route [ip address] [subnet mask] [destination port]

Router#
Router# conf t
Router(config)# int fa0/0
Router(config-if)# ip route 192.168.1.0 255.255.255.0 s0/3/0
Router(config)# exit

Mit Hilfe des Befehls müssen alle Netzwerke wie oben programmiert werden, damit eine Übertragen aus allen Netzwerken möglich ist.


Um das Routing-Protokoll einzusehen kann folgender Befehl eingegeben werden:
-> show ip route

Wenn alles richtig konfiguriert wurde sollten die Einträge wie folgt aussehen:

5. Router-Config speichern:

Wenn ein Router nach dem Konfigurieren Ein/Aus geschalten wird, so geht die gesamte Konfiguration verloren.

Um dies zu vermeiden gibt es die sogenannte "Startup-Config", die intern im Router gespeichert und beim Reboot in die Config ("Running-Config") geschrieben wird.

Zum Speichern der momentanen Config in die Startup-Config wird folgender Befehl verwendet:

-> copy running-config startup-config

Wenn jedoch der Router defekt ist geht auch diese verloren. Um beim Installieren eines neuen Routers nicht alles neu programmieren zu müssen, wird die Config meist zusätzlich auf einem Server gespeichert. Die Speicherung geschieht im TFTP-Protokoll.

Zum Speichern wird von folgenden Befehl gebrauch gemacht:

-> copy running-config tftp

Anschließend wird man nach der Host-Adresse des Servers und dem gewünschten Dateinamen gefragt.


Router# copy running-config tftp
Adress or name of remote host []? 192.168.2.15
Destination filename [Router-config]? Router-Right-Config

Writing running-config....!!
[OK]

Zum erneuten Hereinladen der Config in die des Routers wird der Befehl einfach in umgekehrter Richtung ausgeführt:

-> copy tftp running-config
